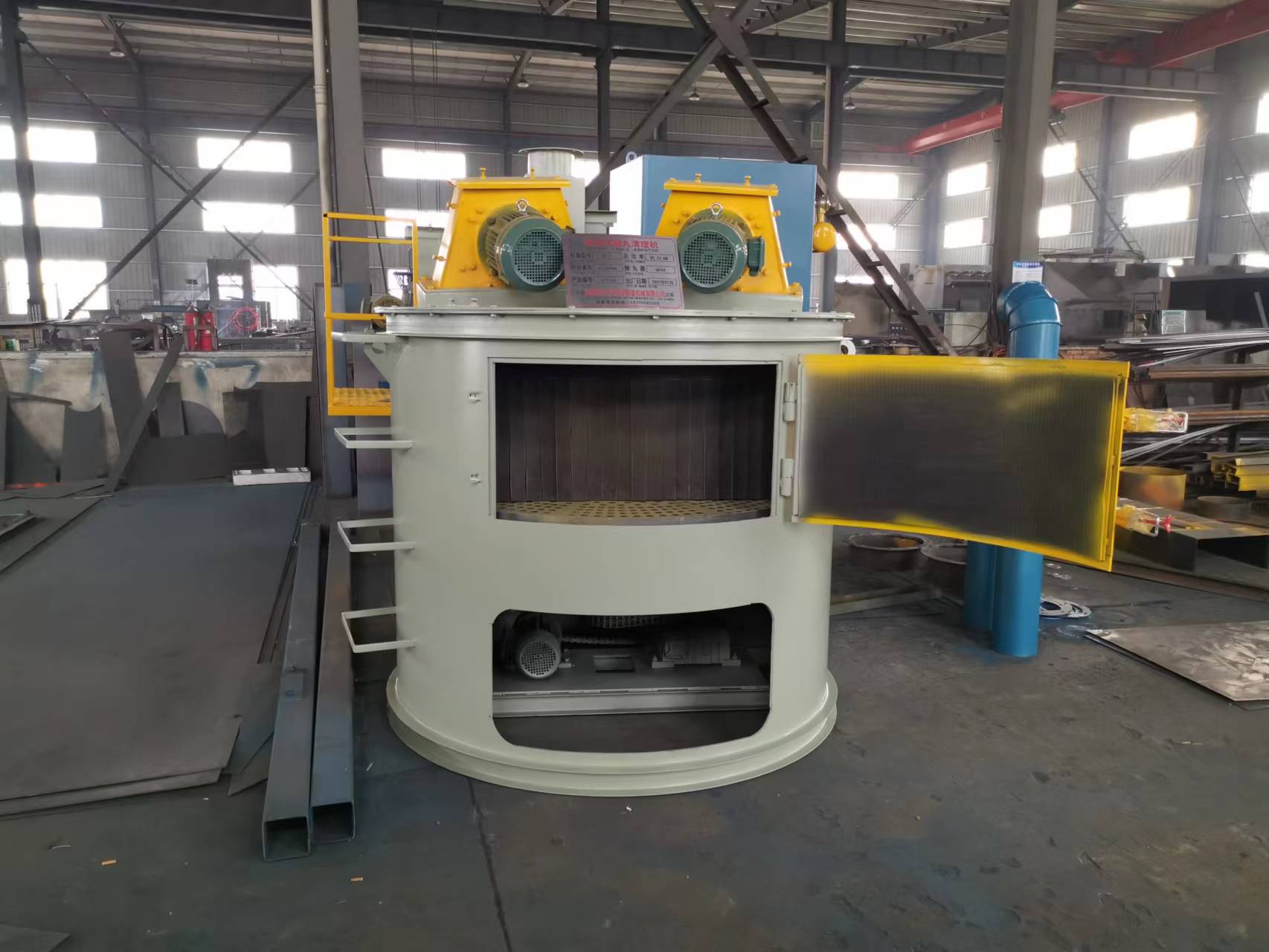

【現場安裝圖集】：

設備型號Q3515,總功率22kw,轉臺直徑1500mm,拋丸器Q034。

★主要技術參數：

1、轉臺

（1）直徑                     φ2500mm

（2）轉數                     0.36轉/分（可變頻調速）

2、被清理件的最大尺寸

（長×寬×高）1000×φ200  mm

3、拋丸器

（1）數量                     2臺

（2）葉輪直徑                 φ250 mm

（3）轉數                     2930轉/分

（4）拋丸量                   250kg/min

4、彈丸直徑                   φ0.5-φ1.5 mm

5、提升機

（1）提升速度                    1.17米/秒

（2）斗距                        350 mm

6、通風量

  3000立方米/時

7、電功功率

（1）Q034拋丸器（2臺）            2×11=22kw

（2）提升機                         3kw

（3）轉臺傳動                       1.5kw

（4）除塵風機                       3kw

（4）全機總功率                     29.5kw

8、工作電壓                         220/380伏

9、設備噪音                           ≤85dB

★主要性能特點：

1、轉臺：可正反轉；

2、配有2臺Q034高效拋丸器，拋丸量大，效率高；

3、除塵系統配有新型高效LT-4袋式除塵器1臺，除塵效率高、安裝維修方便；

4、拋丸室體采用型鋼、板材鉚焊結構，結構合理、強度高、剛性好；

5、室體內裝有耐磨護板，耐磨、耐沖擊、使用壽命長；

6、采用迷宮密封，防止彈丸飛出；

7、設備采用手動控制；

8、設備設有安全防護裝置，確保安全有效工作。

簡介：轉臺式拋丸除銹機是將工件放在轉臺上，關閉大門后，拋丸器開始順序工作。經過拋丸處理后，工件表面的氧化皮、污物及其它附著物被清理干凈，處理過的表面可達Sa2-2.5級。拋丸機的工作方式是連續循環進行，拋丸時間達到要求后，拋丸器自動停止工作。

拋丸器拋出的丸粒經過循環處理系統收集、處理，繼續供拋丸器使用。循環系統的工作方式為：散落的彈丸經過下部螺旋輸送機輸送至斗式提升機，斗式提升機將丸料及雜物提升至清理室上部，由上斜坡輸送給高效BE分離器，經過BE分離器處理后，灰塵和雜物與好的丸料分離，好的丸料進入儲料斗儲存，待供拋丸器使用。

為了處理拋丸除銹時產生的大量粉塵，該機配有高效新型的DMC-24型布袋式除塵器，該除塵器除塵效率高、安裝維修方便，經其凈化后的空氣大大低于同行業煙塵排放標準。
