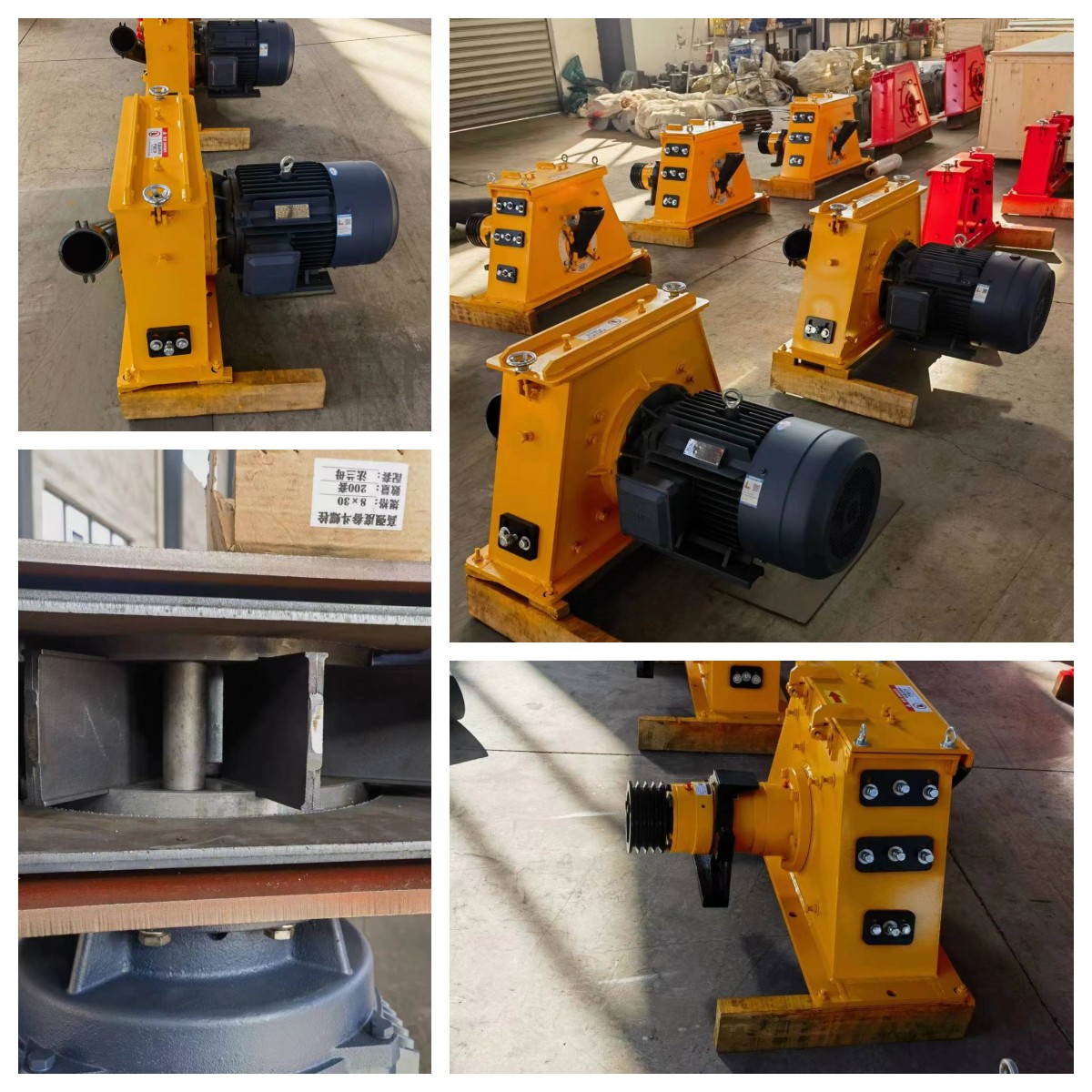

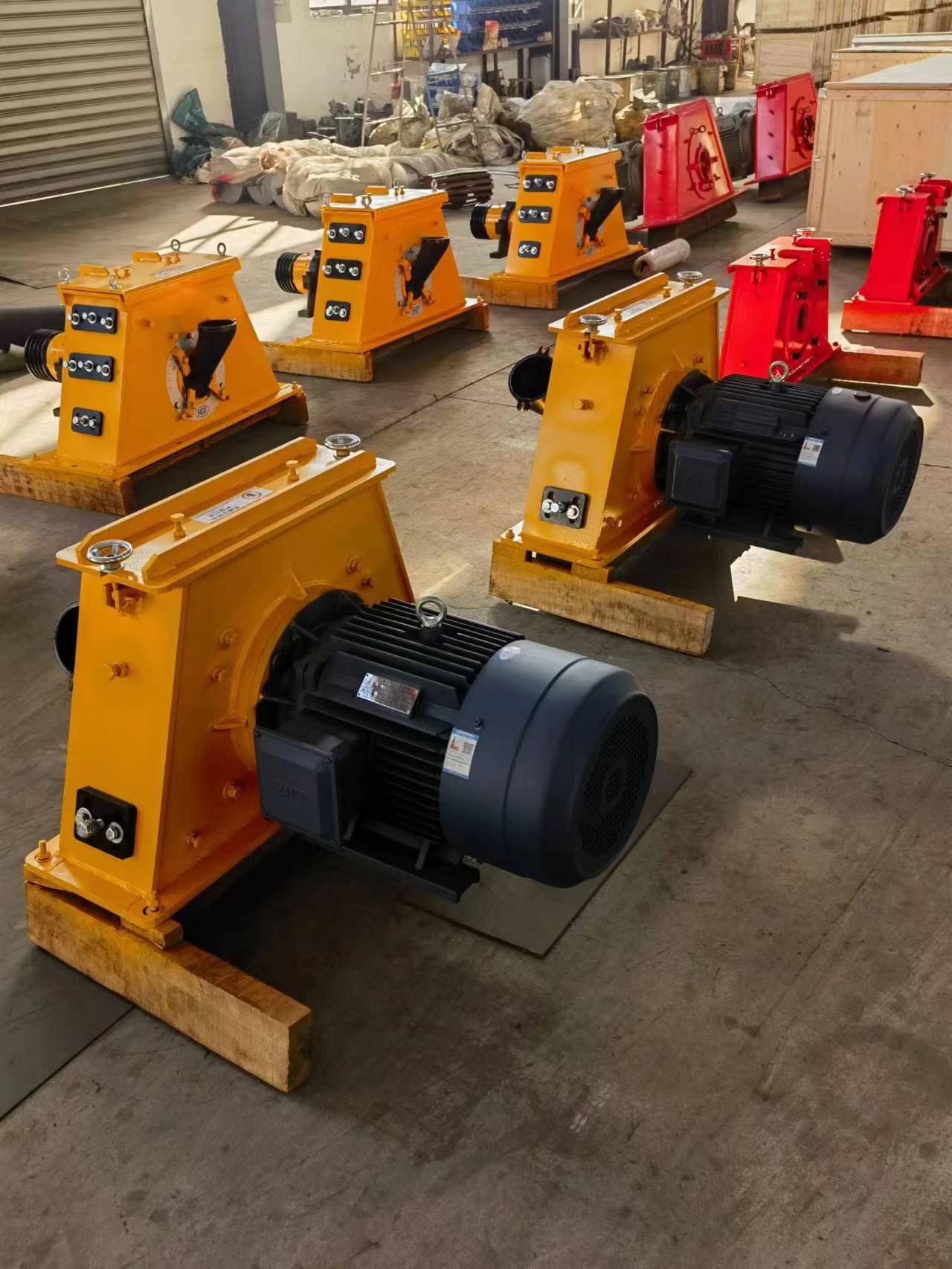

發貨圖集：

拋丸器由護罩、導入管、壓圈、葉輪、葉片、定向套、分丸輪、結合盤、密封盤、端板、側板、頂板、電動機及緊固件組裝而成。

該設備使用的拋丸器是由我公司自行研發生產的Q034Ⅱ型直聯離心式高效拋丸器；拋射速度為65-70m/s。

拋丸器具有下述優點:

● 葉片裝拆迅速:因該拋丸器的葉片是從葉輪中心插入的，在葉輪旋轉的過程中靠離心力的作用固定葉片，所以不需要任何裝夾工具。拆卸葉片時，只需輕擊葉片外端便可容易地將葉片從葉輪中心卸下，拆卸葉片只需5～10分鐘并且能同時檢查分丸輪及定向套的磨損情況；

● 罩殼上固定電動機與定向套的安裝孔是一次性加工的：這樣能使定向套與分丸輪之間的間隙均勻一致，不但減小了分丸輪對彈丸的磨損，也降低了將定向套擠裂的現象，同時使拋丸效率也得到了提高；

● 拋丸器葉輪體上固定：葉片的長槽及孔的形位公差精度是相當嚴格的，這樣保證了拋丸器運轉的平衡性，使其平衡力矩介于12～15N·mm( 標準18.6N·mm)之間，同時大大降低了設備噪聲；

● 拋丸器外圍制作隔音外殼，外形美觀、結構精致、制造、維修方便，噪聲低。

拋丸器總成歡迎咨詢：137-7024-2250  束經理
